可以修改IP，或同时修改CS和IP的指令统称为转移指令。概括地讲，转移指令就是可以控制CPU执行内存中某处代码的指令。

8086CPU的转移行为有以下两类：

• 只修改IP时，称为段内转移，比如：jmp ax
• 同时修改CS和IP时，称为段间转移，比如：jmp 1000:0

由于转移指令对IP的修改范围不同，段内转移又分为：短转移和近转移：

• 短转移IP的修改范围为-128~127
• 近转移IP的修改范围为-32768~32767

8086CPU的转移指令分为以下几类：

• 无条件转移指令（如：jmp）
• 条件转移指令
• 循环指令（如：loop）
• 过程
• 中断

一、操作符offset

操作符offset在汇编语言中是由编译器处理的符号，它的功能是取得标号的偏移地址，比如下面的程序：

assume code:codesgcodesg segmentstart:	mov ax,offset start		；相当于mov ax,0	s:	mov ax,offset s			；相当于mov ax,3	codesg endsend start

在上面的程序中，offset操作符取得了标号start和s的偏移地址0和3，因为start是代码段中的标号，它所标记的指令是代码段中的第一条指令，偏移地址为0；而s是代码段中的标号，它所标记的指令是代码段中的第二条指令，第一条指令长度为3个字节，则s的偏移地址为3

例题：

有如下的程序段，填写两条指令，使程序在运行中将s处的一条指令复制到s0处。

assume cs:codesgcodesg segments:

二、jmp指令

jmp为无条件转移指令，可以只修改IP，也可以同时修改CS和IP。jmp指令要给出两种信息：

• 转移的目的地址
• 转移的距离（段间转移、段内短转移、段内近转移）

不同的给出目的地址的方法，和不同的转移位置，对应有不同格式的jmp指令。

2.1 根据位移进行转移的jmp指令

jmp short 标号（转到标号处执行指令）

这种格式的jmp指令实现的是段内短转移，它对IP的修改范围为-128~127，也就是说，它向前转移时最多越过128个字节，向后转移可以最多越过127个字节。jmp指令中的“short”符号，说明指令进行的是短转移。jmp指令中的“标号”是代码段中的标号，指令了指令要转移的目的地，转移指令结束后，CS:IP应该指向标号处的指令。

比如：

程序9.1：

assume cs:codesgcodesg segmentstart:	mov ax,0		jmp short s		add ax,1	s:	inc ax		codesg endsend start

上面的程序执行后，ax中的值为1，因为执行jmp short s后，越过了add ax,1，IP指向了标号s处的inc ax。也就说，程序只进行了一次ax+1操作。

接下来我们看下汇编指令jmp short s对应的机器指令应该是什么样的，首先我们先看下别的汇编指令和其对应的机器指令：

汇编指令	机器指令
mov ax,0123h	B8 23 01
mov ax,ds:[0123h]	A1 23 01
push ds:[0123h]	FF 36 23 01

可以看到，在一般的汇编指令中，汇编指令中的idata（立即数），不论它是表示一个数据还是内存单元的偏移地址，都会在对应的机器指令中出现，因为CPU执行的是机器指令，它必须要处理这些数据或地址。

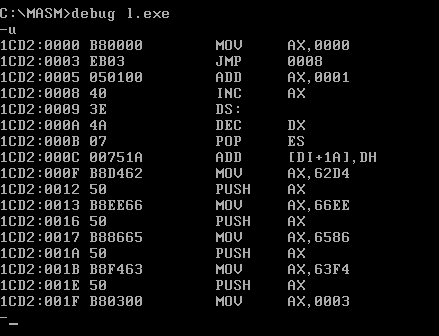

将程序9.1翻译成机器码，得到的结果如下所示：

对照汇编程序，我们可以看到，Debug将jmp short s中的s表示为了inc ax指令的偏移地址8，并将 jmp short s表示为jmp 0008，表示转移到cs:0008处。这一切似乎合理，可是当我们查看jmp short s或是jmp 0008所对应的机器码，却发现了一些问题。

jmp 0008或jmp short s所对应的机器码为 EB 03，注意，这个机器码中不包含转移的目的地址，这意味着，CPU在执行EB 03的时候，并不知道转移的目的地址。

所以CPU在执行EB 03的时候是根据什么修改的IP，使其指向目标指令呢？就是根据指令码中的03。注意，要转移的目的地址是CS:0008，而CPU执行EB 03时，当前的(IP)=0005H，如果将当前的IP值加3，使(IP)=0008H，CS:IP就可指向目标指令。在转移指令EB 03中并没有告诉CPU要转移的目的地址，却告诉了CPU要转移的位移，即将当前的IP向后移动3个字节。

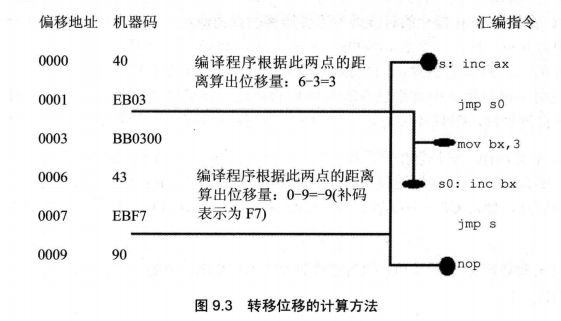

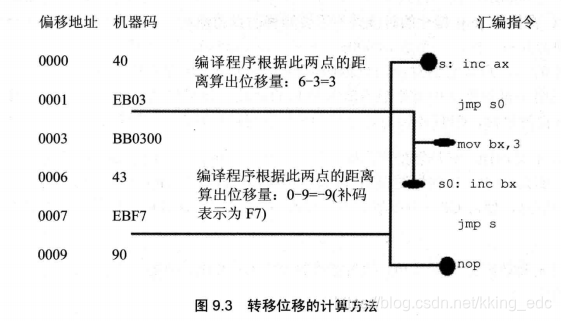

转移的位移是编译器根据汇编指令中的”标号“计算出来的，方法如下所示：

实际上，”jmp short 标号“的功能为：(IP)=(IP)+8位位移

• 8位位移=标号处的地址-jmp指令后的第一个字节的地址
• short指明此处的位移为8位位移
• 8位位移的范围为-128~127，用补码表示
• 8位位移由编译程序在编译时算出

还有一种和"jmp short 标号"功能相近的指令格式，jmp near ptr 标号，它实现的是段内近转移。

"jmp near ptr 标号"的功能为：(IP)=(IP)+16位位移

• 16位位移=标号处的地址-jmp指令后的第一个字节的地址
• near ptr指明此处的位移为16位位移，进行的是段内近转移
• 16位位移的范围为-32768~32767，用补码表示
• 16位位移由编译程序在编译时算出

2.2 转移的目的地址在指令中的jmp指令

前面所讲的jmp指令，其对应的机器指令中并没有转移的目的地址，而是相对于当前IP的转移位移。

”jmp far ptr 标号“实现的是段间转移，far ptr指明了指令用标号的段地址和偏移地址修改CS和IP。

看下面的程序：

程序9.3

assume cs:codesgcodesg segmentstart:	mov ax,0		mov bx,0		jmp far ptr s		db 256 dup (0)	s:	add ax,1		inc ax			codesg endsend start

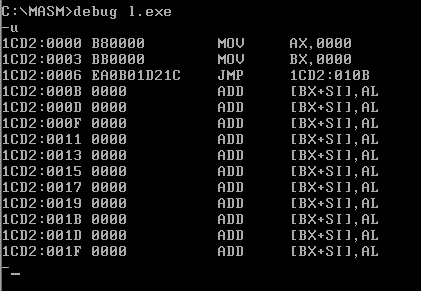

在Debug中将程序9.3翻译成机器码，看到的结果如下所示：

如上图所示，源程序中的db 256 dup (0)，被Debug解释为相应的若干条汇编指令。这不是关键，关键是，我们要注意一下jmp far ptr s所对应的机器码：EA 0B 01 D2 1C，其中包含转移的目的地址。"0B 01 D2 C1"是目的地址在指令中的存储顺序，高地址的"D2 1C"是转移的段地址：1CD2H，低地址的"0B 01"是偏移地址010BH。

2.3 转移地址在寄存器中的jmp指令

指令格式：jmp 16位 reg

功能：(IP)=(16位reg）

2.4 转移地址在内存中的jmp指令

转移地址在内存中的jmp指令有两种格式：

jmp word ptr 内存单元地址（段内转移）

功能：从内存单元地址处开始存放着一个字，是转移的目的偏移地址。

内存单元地址可用寻址方式的任一格式给出。

比如，下面的指令：

mov ax,0123Hmov ds:[0],axjmp word ptr ds:[0]

执行后，（IP）=0123H

又比如，下面的指令：

mov ax,0123Hmov [bx],axjmp word ptr [bx]

执行后，（IP）=0123H

jmp dword ptr 内存单元地址（段间转移）

功能：从内存单元地址处开始存放着两个字，高地址处的字是转移的目的段地址，低地址处是转移的目的偏移地址。

(CS)=(内存单元地址+2)

(IP)=(内存单元地址)

内存单元地址可用寻址方式的任一格式给出。

比如，下面的指令：

mov ax,0123Hmov ds:[0],axmov word ptr ds:[2],0jmp dword ptr ds:[0]

执行后，(CS)=0，(IP)=0123H，CS:IP指向0000:0123

又比如，下面的指令：

mov ax,0123Hmov [bx],axmov word ptr [bx+2],0jmp dword ptr [bx]

执行后，(CS)=0，(IP)=0123H，CS:IP指向0000:0123

例题：

程序如下：

assume cs:codedata segment	?data endscode segmentstart:	mov ax,data		mov ds,ax		mov bx,0		jmp word ptr [bx+1]code endsend start

若要使程序中的jmp指令执行后，CS:IP指向程序中的第一条指令，在data段中应该定义哪些数据？

答案：

注意这里offset start=0，所以只需要[bx+1]内存处存储0即可，所以答案可以是db 0,0,0

三、jcxz指令

jcxz指令为有条件转移指令，所有的有条件转移指令都是短转移，在对应的机器码中包含转移的位移，而不是目的地址。对IP的修改范围都为-128~127

指令格式， jcxz 标号（如果(cx)=0，转移到标号处执行）

操作：当(cx)=0时，(IP)=(IP)+8位位移

• 8位位移=标号处的地址-jcxz指令后的第一个字节的地址
• 8位位移的范围为-128~127，用补码表示
• 8位位移由编译程序在编译时算出

当(cx)$\ne$ 0时，什么也不做（程序向下执行）。

我们从jcxz的功能可以看出，“jcxz 标号”的功能相当于：

if((cx)==0) jmp short 标号

例题：

利用jcxz指令，实现在内存2000H段中查找第一个值为0的字节，找到后，将它的偏移地址存储在dx中。

assume cs:codecode segmentstart:	mov ax,2000H		mov ds,ax		mov bx,0	s:	________		________		________		________		jmp short s   ok:	mov dx,bx   		mov ax,4c00h   		int 21hcode endsend start

答案：

mov ch,0mov cl,[bx]jcxz okinc bx

四、loop指令

loop指令为循环指令，所有的循环指令都是短转移，在对应的机器码中包含转移的位移，而不是目的地址。对IP的修改范围都是-128~127

指令格式：loop 标号

操作：

1. (cx)=(cx)-1
2. 如果(cx)$\ne$ 0，(IP)=(IP)+8位位移

注意：

• 8位位移=标号处的地址-loop指令后的第一个字节的地址
• 8位位移的范围为-128~127，用补码表示
• 8位位移由编译程序在编译时算出

如果(cx)=0，什么也不做（程序向下执行）

我们从loop的功能中可以看出，“loop 标号”的功能相当于：

(cx)--if((cx)!=0) jmp short 标号

五、根据位移进行转移的意义

前面我们讲到：

jmp short 标号jmp near ptr 标号jcxz 标号loop 标号

等几种汇编指令，它们对IP的修改是根据转移目的地址和起始地址之间的位移来进行的。在它们对应的机器码中不包含转移的目的地址，而包含的是到目的地址的位移。

这种设计，方便了程序段在内存中的浮动装配。

例如：

汇编指令				机器代码	mov cx,6			B9 06 00	mov ax,10h			B8 10 00s:	add ax,ax			01 C0	loop s				E2 FC

这段程序装在内存中的不同位置都可正确执行，因为loop s在执行时只涉及s的位移，而不是s的地址。如果loop s的机器码中包含的是s的地址，则就对程序段在内存中的偏移地址有了严格的限制，因为机器码中包含的是s的地址，如果s处的指令不在目的地址处，程序的执行就会出错。而loop s的机器码中包含的是转移的位移，就不存在这个问题了，因为，无论s处的指令的实际地址是多少，loop指令的转移位移是不变的。

六、编译器对转移位移超界的检测

注意，根据位移进行转移的指令，它们的转移范围收到转移位移的限制，如果在源程序中出现了转移范围超界的问题，在编译的时候，编译器将报错。

比如，下面的程序将引起编译错误：

assume cs:codecode segmentstart:	jmp short s		db 128 dup (0)	s:	mov ax,0ffffhcode endsend start

jmp short s的转移范围是-128~127，IP最多向后移动127个字节。

分析一个奇怪的程序：

分析下面的程序，思考下这个程序是否可以正确返回。

assume cs:codesgcodesg segment		mov ax,4c00h		int 21hstart:	mov ax,0	s:	nop		nop		mov di,offset s		mov si,offset s2		mov ax,cs:[si]		mov cx:[di],ax		   s0:	jmp short s   s1: 	mov ax,0   		int 21h   		mov ax,0   s2:	jmp short s1   		nopcodesg endsend start

答案：

可以正常返回，jmp short s1的机器码是EBF6，即使得当前的IP=IP-10，将这条指令移动到s处后，jmp short s1不会指向s1了，而是知道相对当前位置-10的位置，即mov ax,4c00h，所以这个程序可以正确返回。

四、汇编JCC指令表

JCC指条件跳转指令，CC就是指条件码

JCC指令	中文含义	英文原意	检查符号位	典型C应用
JZ/JE	若为0则跳转；若相等则跳转	jump if zero/equal	ZF=1	if(i==j);if(i==0)
JNZ/JNE	若不为0则跳转；若不相等则跳转	jump if not zero/equal	ZF=0	if(i!=j);if(i!=0)
JS	若为负则跳转	jump if sign	SF=1	if(i<0)
JNS	若为正则跳转	jump if not sign	SF=0	if(i>0)
JP/JPE	若1出现次数为偶数则跳转	jump if Parity(Even)	PF=1	(null)
